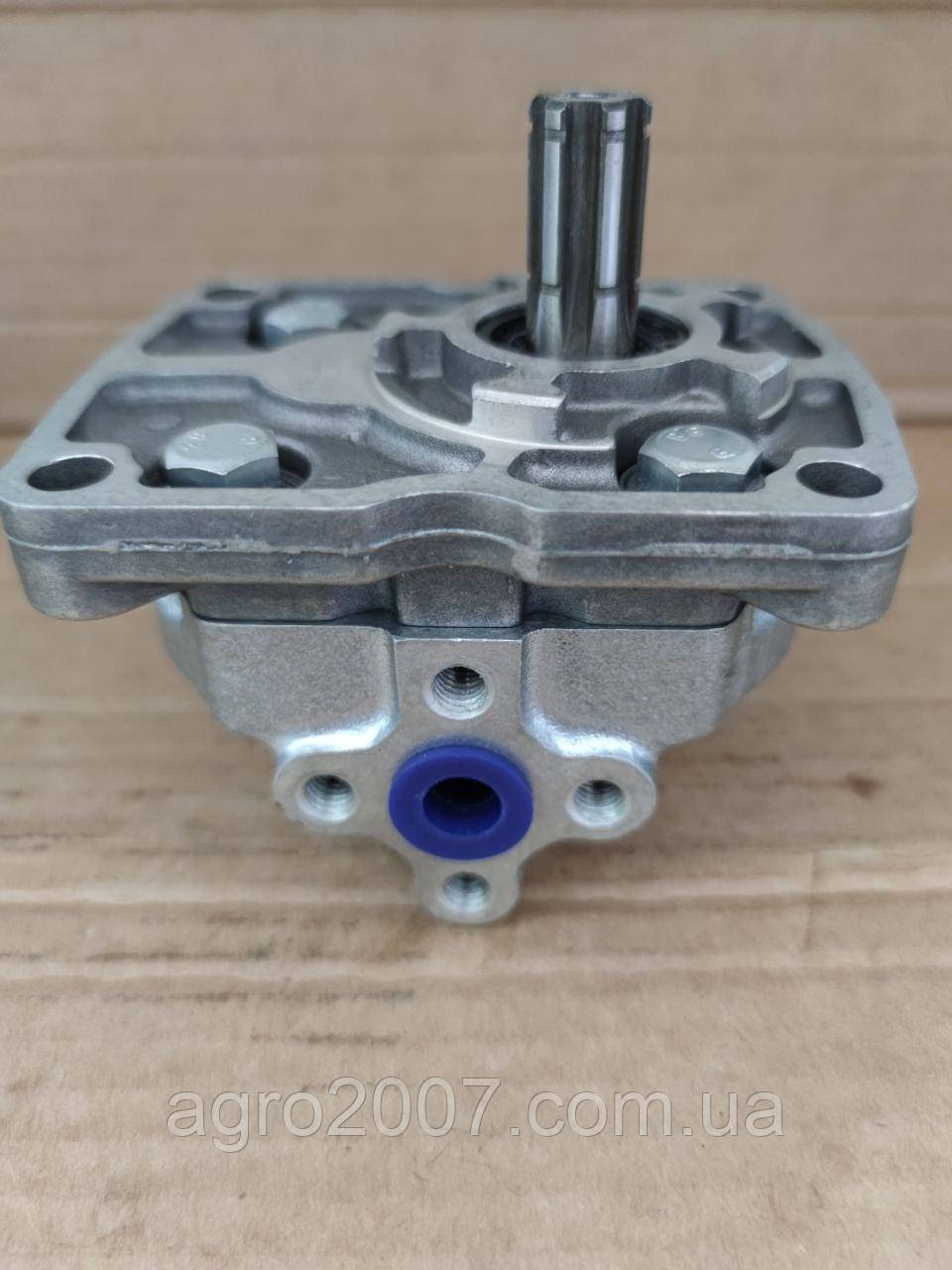

Насос шестерний НШ-10У-3

Насоси шестерні та фланці до них — ціни від виробника, висилаємо Україною

Шестерний насос НШ-10У-3 містить корпус, кришку  і хитальний вузол, що складається з тягової  і відомою  шестерень, двох підшипників, двох фігурних манжетів, пластини і ущільнень. Подшипники  є опорою для сапф шестерень і, крім цього, слугують ущільнювачами торцевих поверхонь шестерень. Форма зовнішніх контурів підшипників виготовлена у формі цифри 8. Кожен підшипник для сапф шестерень має дві розтички. На боці, протилежній від шестерень, у пазах встановлені фігурні манжети, призначені для обмеження зони високого тиску від зони низького тиску. Кільця  ущільнює стик корпусу  і кришки. Кільце має круглий переріз і укладено в овальній розточці на корпусі.

Кінець приводної тягової шестерні  ущільнений двома каркасними манжетами, які слугують для запобігання перетіканню оливи. Для того, щоб зменшити перетікання робочої рідини через проміжки між торцевими поверхнями підшипників і шестерень, конструкцією насоса передбачене підтискання підшипників в автоматичному режимі тиском до торців шестерень. Цей тиск підводиться з нагнітальнільної зони в порожнині, які обмежуються фігурними манжетами. Оскільки ця зона має площу більшу, ніж зона високого тиску, яка діє на підшипники з боку зубців шестерень, то підшипники притискаються до торцевих поверхонь шестерень із зусиллям більшим, ніж зусилля їхнього віджимання від зубів. Це є забезпеченням постійного підтискання підшипників до торцевих поверхонь шестерень, що запобігає виникненню проміжків між цими поверхнями.Змазка цапф шестерень НШ-10 здійснює за допомогою олії, яка перетікає в канавки розточок підшипників із порожнини, що всмоктується. Ця олія змащує й охолоджує цапфи шестерень, а після цього йде назад у всмоктувальну порожнину.

Застосування НШ10У-3 ЮМЗ-6 ,  ДТ-75,  ХТЗ-1410,  ХТЗ-3130,  Т-150,  Т-151К-08, ЛТЗ,  МАЗ-509,  УДК-30,  ЭО-2621 /2629/2621В/2627,  ПМ-1, ПЕА

Застосування НШ10У-3Л Т-25,  Т-4А  Т-30, ХТЗ,  Т-16,  ТДТ-55А, ЛХТ, МТЗ,  К-700,  ТТ-4,  ДТ-75,  ДТ-175, Дон, Єнісей, КСК,  КС-6Б , КСКУ,  КПС-5Г, Нива, Колос, Славутіч,  КЗС-9  М,  ЕО-2626 /2626А/2628
